Mit dem richtigen Produktsicherheitsschild kommen Sie Ihrer Pflicht zur rechtssicheren Kennzeichnung Ihrer Produkte nach! Um auf mögliche Gefahren aufmerksam zu machen, sind normkonform gestaltete Produktsicherheitsschilder unerlässlich. Im folgenden Blogbeitrag beantworten wir Ihnen die wichtigsten Fragen rund um das Thema "Grundlagen Produktsicherheitsschilder für Maschinen gemäß DIN ISO 3864-2".
Welchen Zweck erfüllt ein Produktsicherheitsschild?
Von jeder Maschine können Gefahren ausgehen, die konstruktiv nicht vermieden werden können. Ziel eines Produktsicherheitsschildes (Sicherheitsschild zur Anwendung auf Produkten) für Maschinen ist es, Sicherheitsinformationen zu vermitteln, die sich z.B. auf den Betrieb, die Wartung oder den Gebrauch der Maschine oder Anlage beziehen. Die Norm DIN ISO 3864-2 zeigt auf, wie die Gestaltung von diesen Sicherheitskennzeichnungen erfolgen kann. Dabei sind immer auch die nationalen Anmerkungen der Zielländer zu berücksichtigen.
Ist die Haltbarkeit vorgeschrieben?
Die Haltbarkeit ist nicht genau definiert. Dennoch sollten Produktsicherheitsschilder für Maschinen und Anlagen anspruchsvollen Anforderungen der Industrie standhalten. Deshalb müssen diese Schilder eine lange Lebensdauer, eine hohe UV-stabilität und Witterungsbeständigkeit aufweisen. Darüber hinaus sollten sie widerstandsfähig gegenüber typischen industriellen Stoffen wie Kühlflüssigkeiten, Schmieröl oder Industriereiniger sein. Außerdem muss das Material auf die zu erwarteten Temperaturen beim Betrieb der Maschinen ausgelegt sein. Das können neben sehr hohen auch extrem tiefe Temperaturen sein. Auch bei der Wahl der Befestigung ist das Einsatzgebiet bzw. die Anwendung zu berücksichtigen. Die Schilder können als Klebeschild (Produktsicherheitsaufkleber) angebracht oder als Kunststoff- oder Metallschild verklebt, verschraubt oder vernietet werden.
Gefährdungsanalyse und Risikobeurteilung: Wieviel Informationen müssen an die Maschine?
Um eine Übersättigung mit Sicherheitsinformationen durch Produktsicherheitskennzeichen vorzubeugen, sollte eine Auswahl bezüglich der größten Risiken getroffen werden. Diese Risiken müssen als Sicherheitsinformation an der Maschine ersichtlich sein. Ebenfalls sollte eine Entscheidung getroffen werden, welche Sicherheitsinformationen z.B. in Betriebsanleitungen, Informationsblättern oder auf der Verpackung mitgeteilt werden. Hilfreich ist, sich bei diesen Analysen und Beurteilungen die Unterstützung von Experten zu sichern.
Für diese anspruchsvolle Aufgabe empfehlen wir Ihnen unser Partnerunternehmen "Schneider Dokumentation": schneiderdokumentation.de
Wie groß sollte das Sicherheitsschild sein und wie wird die Lesbarkeit sichergestellt?
Die Art und Weise wie ein Produktsicherheitsschild gestaltetet ist, entscheidet darüber, ob es von der Zielgruppe auch wahrgenommen und gelesen wird. Sehr wichtig ist es, dass das Schild vom Betrachter außerhalb des Gefahrenbereichs wahrgenommen werden kann. Die Größe des Schildes hängt von mehreren Faktoren (z.B. wo steht der Betrachter, Textmenge der Sicherheitsinformation, Verwendung eines Signalworts, etc.) ab. Die Farben des Schildes sind wie die Größe, als wesentlich einzuschätzen. So ist eine kontrastreiche Farbgebung in Bezug auf das zu kennzeichnende Produkt anzustreben. Dies kann auch mit einem Rand (Endrand oder Lichtkante) in den passenden Kontrastfarben erfolgen.
Sind die Symbole vorgeschrieben?
Produktsicherheitsschilder müssen mindestens ein Sicherheitssymbol enthalten. Falls ein genormtes Sicherheitszeichen (ISO 7010) existiert, welches die gewünschte Aussage vermittelt, muss dieses benutzt werden. Exsistiert kein Symbol, das verwendet werden kann, ist das Erstellen eines neuen Sicherheits-Symbols durchaus möglich. Welche Leitlinien dafür zu beachten sind, ist in der Norm ISO 3864-3 beschrieben.
Was sagt das Signalwort aus?
Die Signalwörter Gefahr (hoher Risikograd), Warnung (mittlerer Risikograd), Vorsicht (niedriger Risikograd) geben den Grad der Gefährdung an. Dabei ist jedem Signalwort eine spezifische Signalfarbe zugewiesen. So ist zum Beispiel dem Signalwort „WARNUNG“ die Signalfarbe Orange (RAL 2010) zugeordnet. Darüber hinaus steht jedem Signalwort das allgemeine Warnzeichen (W001) vor. Die Verwendung des Signalwortes ist optional.
Beispielbild Signalwörter:
Muss der Grad der Gefährdung durch ein Signalwort angegeben werden?
Der Grad der Gefährdung muss in Deutschland nicht kommuniziert werden. Falls aber ein Feld zur Angabe des Gefährdungsgrads hinzugefügt wird, muss dies mindestens das allgemeine Warnzeichen, sowie die zugeordnete Signalfarbe aufweisen.
Wie kann ein Produktsicherheitsschild gestaltet sein?
Je nach Einsatzzweck, Platzverhältnissen, Zielmarkt des Produktes etc. gibt es verschiedene Möglichkeiten ein Produktsicherheitsschild zu gestalten. Ein Muss ist die Verwendung eines oder mehrerer Sicherheitssymbole. Zusätzlich kann es mit einem oder mehreren Sicherheitsinformationen bzw. einem Feld zur Angabe des Gefährdungsgrades versehen sein. Zur anschaulichen Erklärung haben wir für Sie einige gängige Beispiele zusammengestellt:

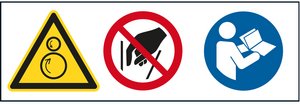

Mehrfach-Produktsicherheitsschild gestaltet ausschließlich mit Sicherheitszeichen (ISO 7010) ohne weitere Angaben:
Mehrfach-Produktsicherheitsschild gestaltet ausschließlich mit Sicherheitszeichen (ISO 7010) ohne weitere Angaben:
Kombinations-Produktsicherheitsschilder vereinigen, zum Beispiel auf einem einzelnen rechteckigen Aufkleber, das Sicherheitssymbol mit der zusätzlichen Sicherheitsinformation. Das Schild kann mit einem Feld zur Angabe des Gefährdungsgrades versehen werden:
